QuinLED Dig-Uno v4 – ekstern WiFi-antenne

QuinLED Dig-Uno v4 er en kontroller for adresserbare LED-striper på 5–24V. Med to datautganger passer den til mindre, faste lysinstallasjoner, som belysning bak TV-en, i hyller eller langs interiørdetaljer.

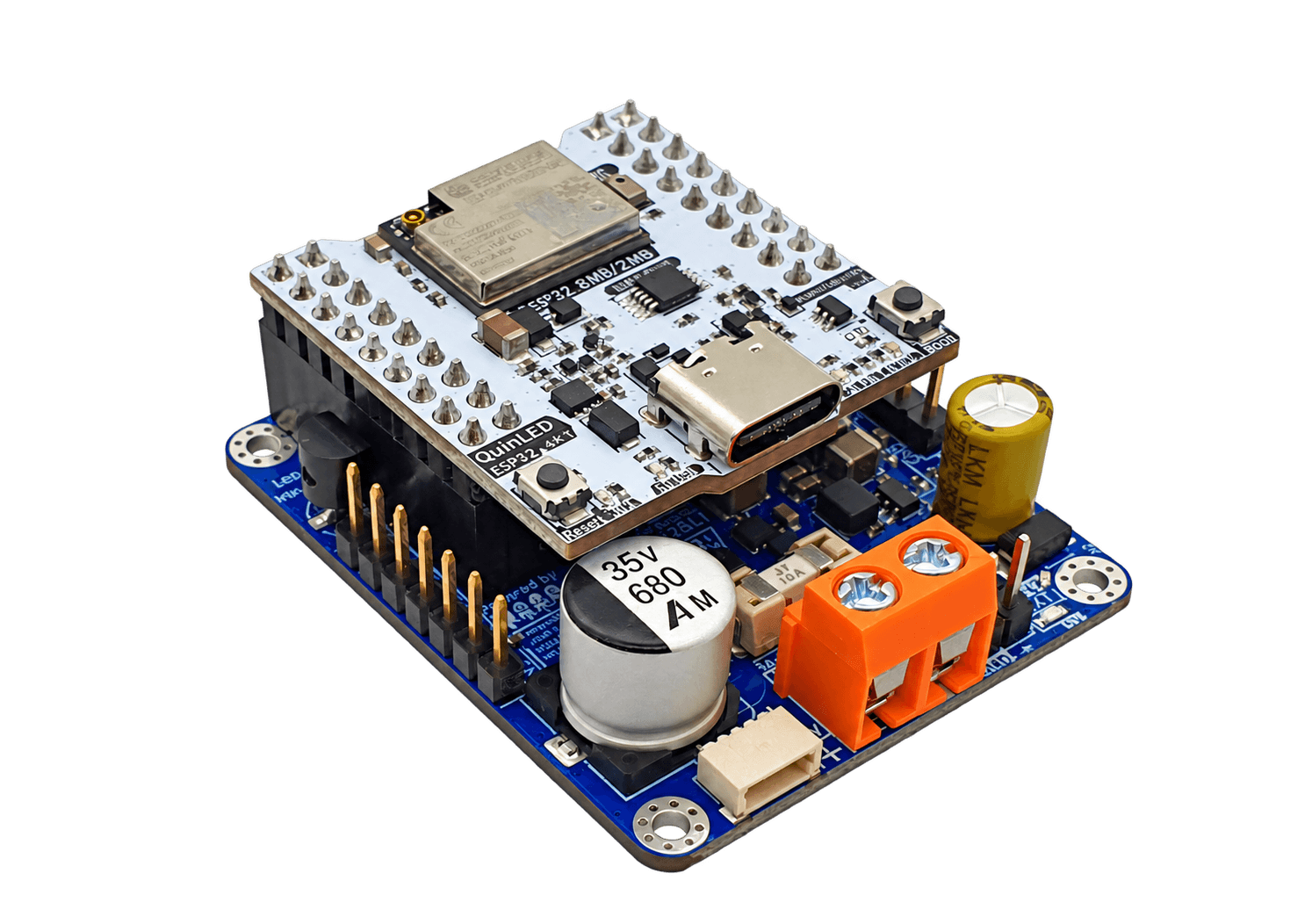

Denne utgaven har en QuinLED-ESP32-modul med ekstern WiFi-antenne. Modulen er pluggbar og kan byttes senere dersom du ønsker å gå over til kablet Ethernet uten å erstatte hele kontrollerkortet.

Begge datautgangene har nivåtilpasning og ESD-beskyttelse. Den innebygde digitale PDM-mikrofonen gir mulighet for lydreaktive effekter. I²C-tilkoblingen gir også mulighet for kompatible utvidelser.

Dig-Uno v4 støtter opptil 10 A samlet strøm og har en 10 A-sikring og beskyttelse mot feil polaritet. Problemet med 24 V-drift fra tidligere revisjoner er rettet i v4. Kortet monteres i en egnet kapsling.

Nøkkelfunksjoner

• To datautganger med nivåtilpasning og ESD-beskyttelse
• WiFi med ekstern antenne
• Innebygd digital mikrofon for lydreaktive effekter
• Støtter 5–24V
• Opptil 10 A samlet strøm
• 5 V-styreutgang for eksternt relé eller lastbryter
• Pluggbar QuinLED-ESP32-modul
• I²C-tilkobling for utvidelser
• Sikring og beskyttelse mot feil polaritet

Spesifikasjoner

• Modell: QuinLED Dig-Uno v4
• Revisjon: v4r1
• Datautganger: 2
• Utgangsbeskyttelse: ESD-beskyttelse og nivåtilpasning
• Reléstyring: 5 V-styresignal, delt med Q1
• Inngangsspenning: 5–24V
• Maksimal samlet strøm: 10 A
• Kontrollermodul: Pluggbar QuinLED-ESP32
• Flashminne: 8 MB
• PSRAM: 2 MB
• Trådløs tilkobling: WiFi og Bluetooth
• Antenne: Ekstern WiFi-antenne
• Mikrofon: Innebygd digital PDM-mikrofon
• Utvidelsestilkobling: I²C via Stemma QT / JST-SH med 1,0 mm kontaktavstand
• Sikring: 1 × 10 A SMD 2410
• Polaritetsbeskyttelse: Beskyttelse mot feil polaritet
• Kabeltilkoblinger: Skruterminaler

Godt å vite

• Kortet burde monteres i en egnet kapsling
• Strømgrensen på 10 A gjelder samlet for kortet, ikke per datautgang
• Strømforsyningens spenning må samsvare med LED-stripenes spenning
• Reléstyresignalet er delt med Q1 og er ikke en innebygd relékontakt
• Ved sikringsbytte brukes en 10 A-sikring av typen SMD 2410
• Overgang til Ethernet krever bytte til en egnet QuinLED-ESP32-modul
• Dig-Next-2 er et alternativ dersom du ønsker ferdig kapsling, relé per kanal eller støtte for 48 V
• Dig-Quad v4 har fire datautganger og støtter opptil 30 A samlet strøm
