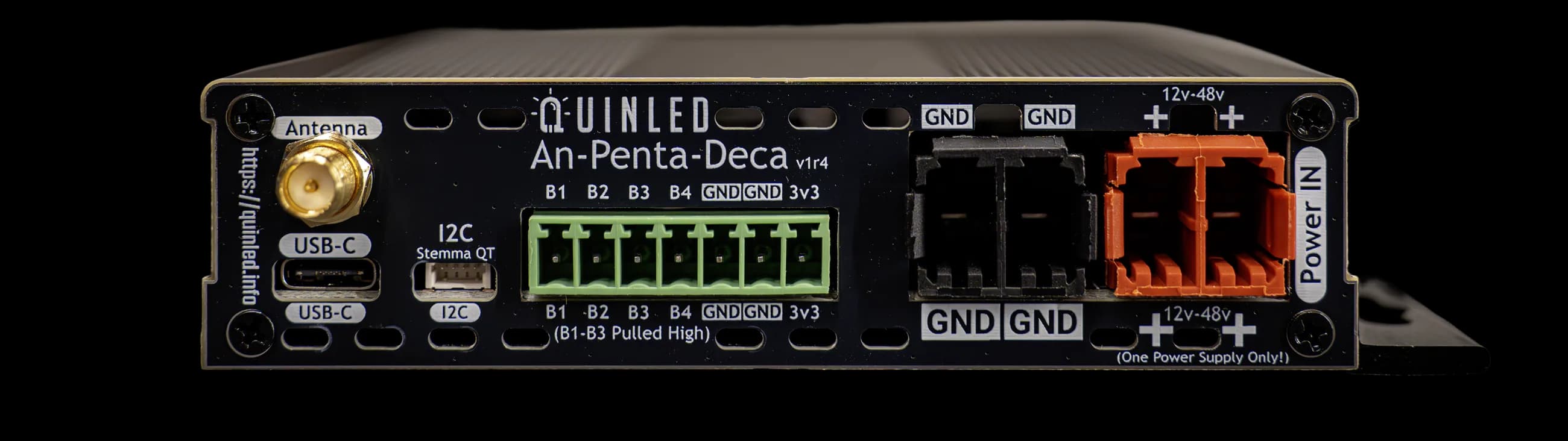

QuinLED An-Penta-Deca

QuinLED An-Penta-Deca er en LED-dimmer med 15 uavhengige analoge kanaler for LED-striper på 12–48V. Den passer til større installasjoner der flere lysstrekk eller soner skal dimmes separat fra én kontroller.

Bruk den til blant annet takbelysning med justerbar hvitfarge, fasadebelysning fordelt på flere soner eller scenebelysning. De mange kanalene gjør det mulig å samle styringen i ett kort fremfor å bruke flere mindre dimmere.

Kontrolleren bruker PWM med en frekvens på rundt 20 kHz. Den høye frekvensen reduserer risikoen for synlig flimring og striper ved filming, noe som er nyttig når belysningen skal brukes under videoopptak.

An-Penta-Deca er basert på ESP32 og leveres i en aluminiumskapsling med interne sikringer. Én felles strømtilførsel til kortet bidrar til en oversiktlig installasjon.

Designet av Quindor hos Intermit.Tech i Nederland, skaperen av QuinLED-serien.

Nøkkelfunksjoner

• 15 uavhengige analoge dimmekanaler
• Støtter LED-striper på 12–48V
• PWM-frekvens på rundt 20 kHz
• Samlet styring av flere separate lyssoner
• ESP32-basert kontroller
• Interne sikringer
• Aluminiumskapsling

Spesifikasjoner

• Produkttype: Dimmer for analoge LED-striper
• Antall kanaler: 15 uavhengige PWM-kanaler
• Spenning: 12–48V
• Dimmeteknikk: PWM
• PWM-frekvens: Omtrent 20 kHz
• Prosessor: ESP32
• Sikringer: Interne
• Kapsling: Aluminium

Godt å vite

• Beregnet for analoge LED-striper, ikke adresserbare LED-striper
• Antall separate lyssoner avhenger av hvor mange dimmekanaler hver LED-stripe bruker
• Strømforsyningens spenning må samsvare med LED-stripenes spenning
• Strømforsyning, kabler og tilkoblinger må dimensjoneres etter belastningen
• Høy PWM-frekvens reduserer risikoen for flimring ved filming, men resultatet avhenger også av kameraets innstillinger
